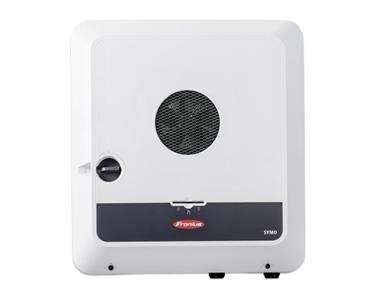

FALOWNIK HYBRYDOWY FRONIUS SYMO GEN24 PLUS 10.0

Falownik do prywatnych instalacji PV z PV Point lub pełnym zasilaniem rezerwowym (Full Backup)Nasz trójfazowy hybrydowy falownik Fronius GEN24 Plus jest idealnym sercem indywidualnych instalacji PV. Dzięki PV Point Fronius GEN24 Plus oferuje wbudowane podstawowe zasilanie rezerwowe, a także pełne zasilanie rezerwowe na większą skalę dzięki możliwości podłączenia akumulatora. Po podłączeniu akumulatora hybrydowy falownik Fronius GEN24 Plus umożliwia samowystarczalność energetyczną w zakresie energii elektrycznej, ogrzewania, chłodzenia i e-mobilności. W trybie pełnego zasilania rezerowego (Full Backup) Fronius GEN24 Plus zapewnia zasilanie rezerwowego wystarczające nawet na potrzeby 3-fazowych odbiorników, na przykład pomp ciepła. Dzięki technologii multi flow hybrydowy falownik umożliwia równoległy przepływ energii w systemie w trybie zasilania rezerwowego

Liczba trackerów MPP	2
Fotowoltaiczna moc wejściowa	10300 W
Maks. prąd wejściowy (I_{dc max} )	25 / 12,5 A
Maks. prąd zwarciowy pola modułów*	40,0 / 20,0 A
Zakres napięć wejściowych DC (U_{dc min} – U_{dc max})	80-1000 V
Napięcie rozpoczęcia pracy (U_{dc start})	80 V
Znamionowe napięcie wejściowe (U_dc,r)	610 V
Zakres napięć MPP (U_{mpp min} – U_{mpp max})	278-800 V
Użyteczny zakres napięcia MPP	80-800
Liczba przyłączy DC	2/1
Maks. moc generatora fotowoltaicznego (P_{dc max})	15 kWpeak

Moc znamionowa AC (P_ac,r)	10 kW
Maks. moc wyjściowa (P_{ac max})	10 kVA
Maks. moc pobierana z sieci	10 000 VA
Maks. prąd wyjściowy AC	16,4 A
Przyłącze sieciowe (U_ac,r)	3~NPE 400/230, 3~NPE 380/220 V
Zakres napięcia AC (U_min – U_max)	154-280 V
Częstotliwość (f_r)	50 / 60 Hz
Zakres częstotliwości (f_min – f_max)	45-66 Hz
Współczynnik zniekształceń nieliniowych	< 3,5 %
Współczynnik mocy (cos φ_ac,r)	0,7-1 ind,/cap,
Zasilanie awaryjne	3~NPE 400 V / 230 V
Nom. AC-Ausgangsstrom (380V_AC)	15,2 A
Nom. AC-Ausgangsstrom (400V_AC)	14,5 A

Wymiary Długość	595 mm
Wymiary / szerokość	529 mm
Wymiary (wysokość)	595 mm
Wymiary (głębokość)	180 mm
Masa	23,38 kg
Masa z opakowaniem	28,5 kg
Stopień ochrony	IP66
Klasa ochrony	1
Kategoria przepięciowa (DC/AC) ¹⁾	2/3
Koncepcja budowy falownika	Beztransformatorowy
Chłodzenie	Regulowana wentylacja
Montaż	Montaż wewnątrz i na zewnątrz budynków
Zakres temperatur otoczenia	-25°C – +60°C
Dopuszczalna wilgotność powietrza	0 – 100%
Maks. wysokość nad poziomem morza ²⁾	3000m / 4000m
Technologia przyłączenia DC PV	3 zaciski sprężynowe DC+ i 3 DC- push-in 2,5–10 mm²
Technologia przyłączenia akumulatora DC	1 zacisk sprężynowy BATT+ i 1 BATT- push-in 2,5–10 mm²
Technologia przyłączenia AC	5-stykowe zaciski sprężynowe AC push-in 1,5–10 mm², 3-stykowe zaciski sprężynowe push-in zasilania rezerwowego 1,5 mm² – 10 mm², 5 zacisków wkręcanych PE 2,5–16 mm²
Posiadane certyfikaty i spełniane normy	IEC 62109, IEC 62116, IEC 61727, IEC 62909, VDE 0126, VDE AR-N4105, AS/NZS 4777.2, EN 50549, CEI 0-21, G 98, R25 ⁷⁾
Funkcja zasilania awaryjnego	PV Point, Full Backup ⁴⁾
Kompatybilne baterie ⁶⁾	BYD Battery-Box Premium HVS/HVM ⁵⁾ & LG RESU FLEX

Maks. współczynnik sprawności (instalacja fotowoltaiczna – sieć zasilająca)	98,2 %
Europejski współczynnik sprawności (ηEU)	97,9
η przy 25% P_ac,r³⁾	98
Współczynnik sprawności dostosowania MPP	>99,9%

Pomiar izolacji DC	Tak
Zachowanie w momencie przeciążenia	Przesunięcie punktu pracy, ogranicznik mocy
Odłącznik DC	Tak
DC Ochrona przed zamianą biegunów	Tak

WLAN / 2x Ethernet LAN	Fronius Solar.web, Modbus TCP SunSpec, Fronius Solar API (JSON)
6 cyfrowych wejść / wyjść + 6 cyfrowych wejść	Podłączenie do odbiornika sterowania zdalnego, zarządzanie mocą
Wyłączanie awaryjne (WSD)	Tak
Datalogger i serwer sieciowy	Zintegrowany
2x RS485	Modbus RTU SunSpec (firmy trzeciej) / Fronius Smart Meter, akumulator, Fronius Ohmpilot

Nom. moc wyjściowa	3000 VA
Nom. prąd AC na wyjściu _{(Iac maks.)}	13 A
Przyłącze sieciowe	1 ~ NPE 220 V / 230 V
Częstotliwość	53 Hz / 63 Hz

Liczba wejść DC	1
Maks. prąd na wejściu (I_{dc max.})	22 A
Maks. moc wejściowa/wyjściowa	10,3 kW
Maks. moc ładowania AC (W zależności od podłączonego magazynu energii)	10000 W
Min. DC napięcie wejściowe	160 V
Maks. DC napięcie wejściowe	531 V
